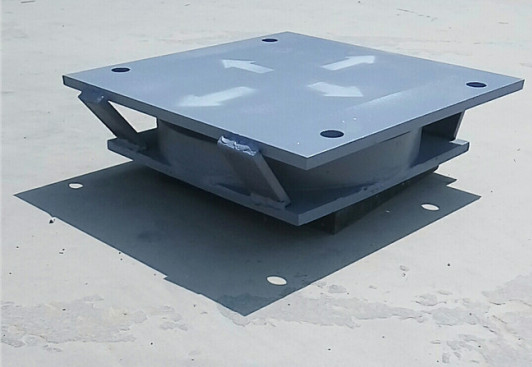

GPZ（2009）盆式橡膠支座主要技術指標

1.豎向承載力

GPZ（2009）型盆式橡膠支座豎向承載力（即支座反力，單位MN）分33級，即0.4、0.5、0.6、0.8、1、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60。

在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2%，盆環上口徑向變形不大于盆環外徑的0.5%，支座殘余變形不高過總變形量的5%。

2.水平承載力

本標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的10%。減震型支座水平承載力不小于支座豎向承載力的20%。

3.轉角

支座轉動角度不小于0.02rad。

4.摩阻系數

加5201硅脂潤滑后，常溫型活動支座設計摩阻系數小取0.03。

加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數小取0.06。
